RFSL8914:4-10GHz寬頻帶連續波(CW)隔離器RFCI

發布時間：2026-02-27 09:00:17 瀏覽：33

　　RFCI(RF Circulator Isolator Inc.)的 SL8914-OS 型微帶隔離器(Isolator)，主要面向 4–10 GHz 頻段、峰值 250 W / 平均 30 W 的高功率微波系統。

RFSL8914:4-10GHz隔離器RFCI

　　1. 核心電氣規格

　　隔離器主要用于處理 4000 至 10000 MHz 頻段內的信號。

　　頻率范圍：4000 - 10000 MHz 。

　　插入損耗 (Insertion Loss)：典型值小于 0.60 dB，最大值為 0.70 dB。

　　隔離度 (Isolation)：最小值 15 dB，典型值大于 16 dB。

　　回波損耗 (Return Loss)：最小值 15 dB，典型值大于 16 dB 。

　　2. 功率與溫度額定值

　　正向功率：峰值 250 Watts / 平均 30 Watts 。

　　反向功率 (CW)：10 Watts 。

　　端接額定值 (Termination Rating)：10 Watts 。

　　工作溫度：-20°C 至+85°C。

　　存儲溫度：-40°C 至 $+95°C。

　　備注：典型性能數據是在 +23°C 環境下測得的。

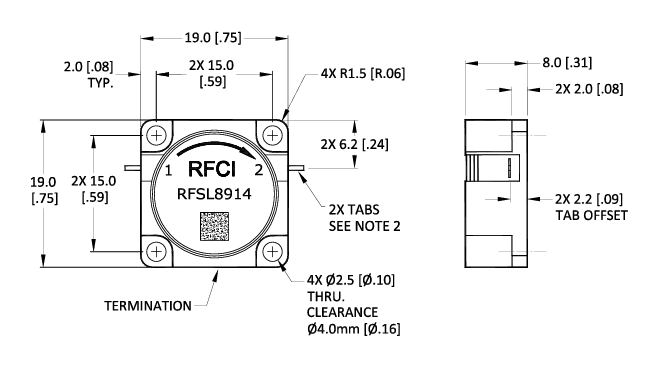

　　3. 物理尺寸與結構

　　該產品采用方形法蘭設計，外殼標注有 RFCI 品牌及 RFSL8914 型號，并帶有指示循環方向的箭頭。

　　外形尺寸：主體為 19.0 x 19.0 mm (0.75 x 0.75英寸) 的正方形。

　　安裝孔：配備 4 個直徑為 2.5 mm 的通孔，孔距為 15.0 mm，帶有 4.0 mm 的沉孔空間。

　　引腳 (Tabs)：共有 2 個引腳，尺寸為 0.60(W) x 2.0(L) x 0.20(T) mm 。

　　端接 (Termination)：底部設有專門的端接部分。

　　典型應用

　　雷達 T/R 組件

　　功放后級保護

　　測試儀器定向耦合前級

　　5G 小基站、微波回傳

RFCI是一家專業生產射頻(RF)環行器和隔離器的公司，產品覆蓋了從50 MHz到20 GHz的頻率范圍，廣泛應用于通信和無線基礎設施。深圳市立維創展科技有限公司優勢代理銷售RFCI產品，歡迎咨詢了解。
