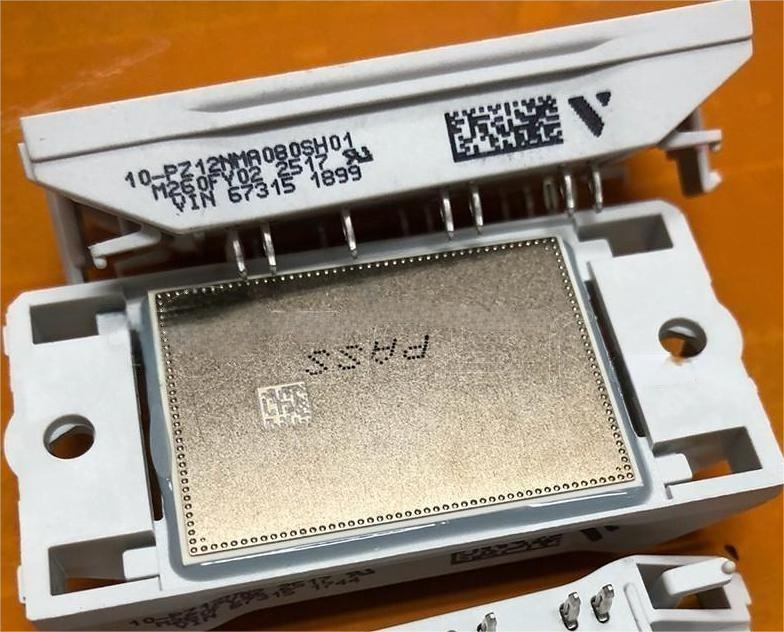

VINCOTECH 10-PZ12NMA080SH01-M260FY三電平1200V 80A IGBT功率模塊

發布時間：2026-02-02 09:28:56     瀏覽：94

　　VINCOTECH 10-PZ12NMA080SH01-M260FY 是一款 IGBT 功率模塊(Power IGBT Module)，屬于 Vincotech 的 flowMNPC 0 產品系列。此模塊針對高效電力電子轉換設計，可用于多種功率控制與逆變?cè)O(shè)備，例如于光伏逆變器、UPS等高效功率轉換應用。


　　核心規格參數

　　型號：10-PZ12NMA080SH01-M260FY

　　系列：flowMNPC 0

　　拓?fù)浣Y(jié)構：三電平 Mixed Voltage Neutral Point Clamped (MNPC / T-型)

　　額定電壓：1200 V

　　額定電流：80 A

　　芯片技術：IGBT4 HS 高速 IGBT

　　封裝形式：flow 0 模塊(12 mm 高)

　　絕緣基底材料：氧化鋁(Al?O?)

　　連接方式：Press-fit 引腳(插壓式連接)

　　PCB 機械接口：兩個卡扣裝置

　　PCB占用面積：68.4 mm × 32.5 mm

　　爬電距離：≥12.7 mm

　　電氣間隙：≥8.95 mm

　　絕緣電壓：DC 4000V(2秒)/ AC 2500V(1分鐘)

　　溫度傳感器：內置

　　RoHS 符合性：是(無鉛 / 符合環保標準)

　　存儲溫度：-40°C 至 +125°C

　　工作溫度：-40°C 至 150°C(結溫)

Vincotech專注功率電子模塊研發與制造，覆蓋工業、新能源、電動汽車等領域。其產品涵蓋4A至1800A電流范圍、600V至2400V電壓范圍，深圳市立維創展科技優勢代理銷售Vincotech功率模塊，歡迎咨詢了解。
