Norsat MDKA040ANIG-DN 40W Ka雙頻GaN射頻功率放大器BUC

發布時間：2025-04-25 09:16:29     瀏覽：1529

　　MDKA040ANIG-DN 是一款由 Norsat International Inc. 生產的 40W Ka 雙頻段氮化鎵(GaN)射頻功率放大器(BUC)，主要用于衛星通信系統中的上變頻和功率放大功能，以驅動衛星天線發射信號。

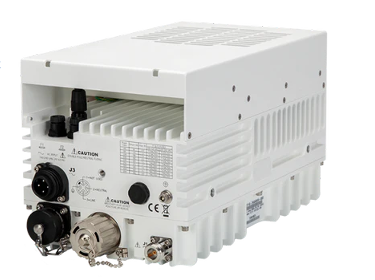

Norsat MDKA040ANIG-DN 40W Ka雙頻GaN射頻功率放大器BUC

　　關鍵特性

　　頻率范圍：

　　輸入頻率范圍：950 - 1950 MHz 和 1000 - 2000 MHz。

　　輸出頻率范圍：29.00 - 30.00 GHz 和 30.00 - 31.00 GHz。

　　功率輸出：

　　額定輸出功率為 40W。

　　輸出功率線性(P1dB)為 +46 dBm 典型值，飽和功率(Psat)為 +43 dBm 最小值。

　　增益性能：

　　小信號增益最小為 77 dB。

　　增益平坦度：在 1 MHz 帶寬內最大 ± 4 dB，36 MHz 帶寬內最大 ± 2 dB。

　　噪聲與雜散：

　　輸出噪聲功率密度低于 -74 dBm/Hz。

　　輸出雜散信號：帶內和帶外均低于 -60 dBc。

　　相位噪聲：0.01 kHz 偏移最大 -43 dBc/Hz，1000 kHz 偏移最大 -103 dBc/Hz。

　　電源與功耗：

　　電源要求：100 - 240 VAC。

　　功耗：線性功率時為 300VA，飽和功率時為 400VA。

　　接口與連接：

　　輸入和中頻(IF)連接器為 N 型。

　　提供標準監控與控制(M&C)功能。

　　環境適應性：

　　工作溫度范圍：-40°C 至 +55°C。

　　濕度：100% 凝結。

　　防護等級：IP65+，適用于惡劣環境。

　　海拔：最高 10,000 英尺(3,000 米)。

　　物理規格：

　　尺寸：267 mm(長)× 152 mm(寬)× 165 mm(高)。

　　重量：5.8 kg。

　　應用場景

　　衛星通信：用于地面站或移動終端，將信號上變頻到 Ka 波段并放大功率，以便通過衛星鏈路傳輸。

　　寬帶通信：支持高數據速率的衛星互聯網接入。

　　軍事與政府通信：滿足對通信安全性和可靠性的高要求。

訂購指南：

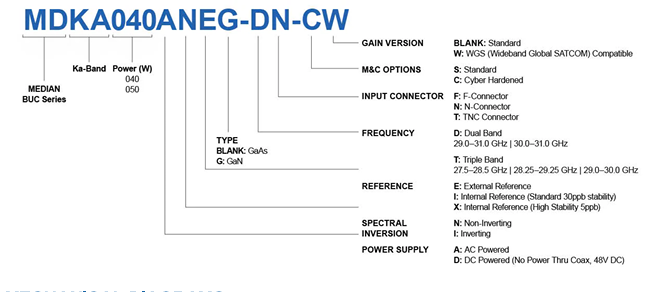

Norsat MDKA040ANIG-DN 40W Ka雙頻GaN射頻功率放大器BUC訂購指南

Norsat公司是通信解決方案的提供商，公司的產品線包括微波組件、便攜式衛星系統、海上解決方案、遠程網絡解決方案以及設備融資，Norsat的產品和解決方案廣泛應用于政府、軍隊、交通、資源和海洋產業等多個領域。深圳市立維創展科技有限公司，優勢代理銷售Norsat產品，歡迎咨詢。

推薦資訊

  • Bird Watchcher ?單載波射頻監測系統

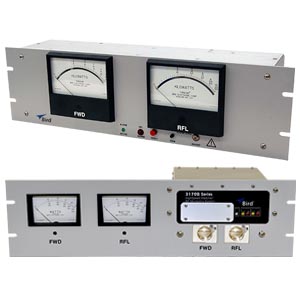

    Bird Watchcher ?單載波射頻監測系統 2021-07-09 17:03:10

    Bird 3170B系列高速觀察器?射頻監控系統在監測到異常無線天線系統負載狀況時會自動啟動各種各樣安全和設備保障措施。Bird射頻為全球客戶提供快捷簡便的RF測試工具，廣泛應用于通信、醫療、軍用和半導體測試市場。

  • KU PA BB 005090-6 A UHF LDMOS線性功率放大器Kuhne

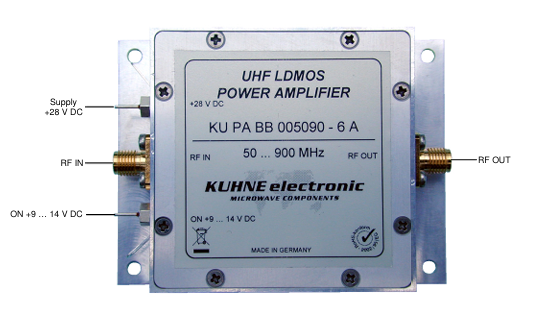

    KU PA BB 005090-6 A UHF LDMOS線性功率放大器Kuhne 2024-10-14 09:31:02
