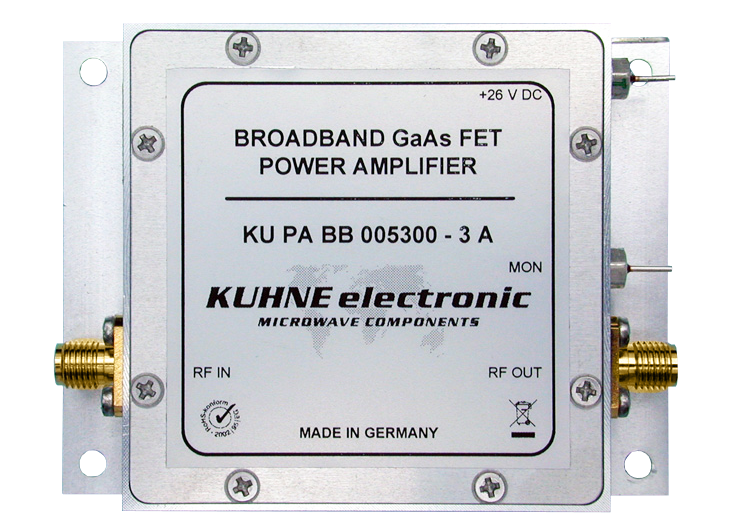

KU PA BB 005300-3 A射頻寬帶功率放大器Kuhne

發布時間：2025-03-03 09:01:59     瀏覽：1800

KU PA BB 005300-3 A射頻寬帶功率放大器Kuhne

KU PA BB 005300-3 A射頻寬帶功率放大器Kuhne

　　頻率范圍：50-3000 MHz

　　P1dB 的輸入功率：min. +5 dBm

　　最大輸入功率：+10 dBm

　　輸出功率 P1dB

　　min. 34.7 dBm CW (50-2000 MHz)

　　min. 33 dBm CW (2000--3000 MHz)

　　輸出功率 P1dB：

　　min. 3 W CW (50-2000 MHz)

　　min. 2 W CW (2000-3000 MHz)

　　輸出功率 COFDM (1)：

　　min. 30 dBm (50-2500 MHz)

　　min. 27 dBm (2500-3000 MHz)

　　輸出功率 COFDM (1)：

　　min. 1 W (50-2500 MHz)

　　min. 0.5 W (2500-3000 MHz)

　　增益(小信號)：min. 30dB

　　增益平坦度(小信號)：typ. +/- 1 dB

　　諧波抑制：min. 20 dB @ 33dBm

　　IM3 (2)：min. 35 dBc @ 30dBm PEP

　　效率典型值： 12 % @ 34.7dBm (CW)

　　輸入回波損耗 (S11)：typ. 10 dB

　　電源電壓：+24-26 V DC

　　電流消耗：最大 1.0 A

　　前向檢測：是(二極管檢測器)

　　工作箱溫度范圍：-20 ... +55 °C

　　負載的 VSWR：最大 1.8 ： 1

　　輸入連接器 / 阻抗：SMA-female / 50 ohms

　　輸出連接器 / 阻抗：SMA-female / 50 ohms

　　封裝：銑削鋁

　　尺寸 (mm)：80 x 60 x 20

　　重量：140 g(標準)

　　特征：

　　GaAs FET 技術

　　大帶寬

　　高增益

　　反極性保護

　　用于正向功率檢測的監控輸出(直流電壓)

　　銑削鋁制表殼

　　機械尺寸小

　　應用：

　　EMC 測量

　　為標準信號發生器提供額外的電源

　　測量和實驗室設備

　　驅動放大器

Alaris Kuhne是高頻和微波領域過程與測量技術解決方案的領先企業。深圳市立維創展科技有限公司，優勢代理銷售Alaris Kuhne產品，歡迎咨詢。
