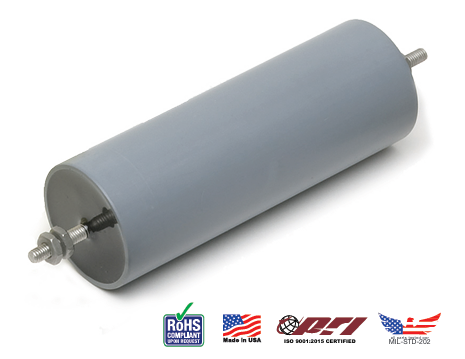

ARIZONA Capacitors W90系列高壓電容器3000V-150000kV

發布時間：2025-01-07 08:51:33     瀏覽：1504

ARIZONA Capacitors W90系列高壓電容器3000V-150000kV

　　額定電壓范圍：3kVDC 至 150kVDC。

　　電容值最高可達 2.000 μF。

　　標準容差為 ±10%。

　　工作溫度范圍(G10 外殼材料)：

　　在全額定溫度下為 -55°C 至 60°C。

　　在 30% 降額下為 -55°C 至 85°C。

　　在 50% 降額下為 -55°C 至 105°C。

　　在 75% 降額下為 -55°C 至 125°C。

　　絕緣電阻在 25 - 50kΩ。

　　在 1,000Hz 下的損耗因子小于 0.6%。

　　經過 130% 額定電壓測試(持續 1 分鐘)。

　　符合 ISO 9001:2015 認證的生產流程。

　　符合 MIL-STD-202 測試標準。

　　可根據要求符合 ROHS 標準

　　型號參數

3kV      MODELS
5kV      MODELS
8kV      MODELS
   10kV   MODELS
MODEL
（μf)DIA.LENGTHMODEL(μf)DIA.LENGTHMODEL(μf)DIA.LENGTHMODEL (μf)DIA.LENGTH
W90501y.100 1.00  2.50 W90507y.050 1.00 2.50 W90513y.025 1.00 3.75 W90519y.010 1.00 3.75
W90502y.250 1.00  3.75 W90508y0.10 1.00 3.75 W90514y.050 1.00 4.25 W90520y.025 1.00 4.25
W90503y.500 1.00  5.75 W90509y.250 1.00 5.75 W90515y.100 1.00 5.75 W90521y.050 1.31 5.75
W90504y.750 1.31  5.75 W90510y.500 1.31 6.25 W90516y.250 1.31 7.25 W90522y.100 1.31 6.25
W90505y1.00 1.31  6.25 W90511y.750 1.90 5.75 W90517y.500 1.90 7.25 W90523y.250 1.90 7.25
W90506y2.00 1.90  6.25 W90512y1.00 1.90 6.25 W90518y.750 2.38 7.25 W90524y.500 2.38 7.25

20kV         MODELS
30kV         MODELS
40kV         MODELS
50kV         MODELS
MODEL(μf)DIA.LENGTHMODEL(μf)DALENGTHMODEL(μf)DA.LENGTHMODEL(μf)DIALENGTH
W90525y.005 1.00 5.75 W90531y.002 1.00 7.50 W90537y.001 1.00 7.50 W90543y.001 1.90 8.25
W90526y.010 1.31 6.25 W90532y.005 1.00 8.75 W90538y.002 1.00 8.50 W90544y.002 1.90 8.75
W90527y.025 1.90 6.25 W90533y.010 1.90 7.50 W90539y.005 1.90 8.50 W90545y.005 2.38 9.25
W90528y.050 2.38 6.25 W90534y.025 1.90 9.75 W90540y.010 1.90 9.50 W90546y.010 2.38 10.50
W90529y.100 2.38 8.25 W90535y.050 2.38 11.75 W90541y.025 2.38 11.75 W90547y.025 3.50 11.25
W90530y.250 3.50 8.75 W90536y.100 3.50 11.00 W90542y.050 3.50 11.00 W90548y.050 3.50 14.75

60kV       MODELS80kV       MODELS
100kV       MODELS
120kV       MODELS
MODEL(uf)DIA.LENGTHMODEL(μf)DIA.LENGTHMODEL(μf)DIA.LENGTHMODEL(μf)DIALENGTH
W90549y.001 1.90 9.25 W90555y.001 2.38  10.50 W90561y.001 2.38 10.50 W90567y.001 2.38 14.50
W90550y.002 1.90 10.00 W90556y.002 2.38  10.50 W90562y.002 2.38 12.75 W90568y.002 3.50 14.50
W90551y.005 2.38 10.75 W90557y.005 2.38  12.25 W90563y.005 3.50 12.75 W90569y.005 3.50 17.00
W90552y.010 2.38 13.00 W90558y.010 3.50  13.25 W90564y.010 3.50 14.75 W90570y.010 4.00 17.00
W90553y.025 3.50 13.75 W90559y.025 4.00  15.00 W90565y.025 4.00 17.75 W90571y.025 4.00 24.50
W90554y.050 4.00 16.00 W90560y.050 4.50  19.75 W90566y.050 4.50  22.75 W90572y.050 4.50 28.25

150kV       MODELS
Complete  part  number  by  replacingywith  the  following:
         y=Case     Material:PVC     ICPV     IPHN     IG10
                    -PVC=PVC60°CLOWEST
                   -CPV=CPVC    85℃  LOW
  -PHN=PHENOLIC    105℃  MEDIUM
-G10=G-10125℃HIGH
Standard   termination   is   a   1/4-20×3/4"longelectro-tin   plated   brass   stud.Other   termination   such   as,threaded   inserts   &corona
retarding  flanges,are  available.Contact  factory  for  detailed  specifications.
MODEL(uf)DIA.LENGTH
W90573y.001 2.38 19.75
W90574y.002 3.50 19.75
W90575y.005 4.00 21.50
W90576y.010 4.00 25.00
W90577y.025 4.50 34.00
W90578y.050 5.56 37.50


推薦資訊

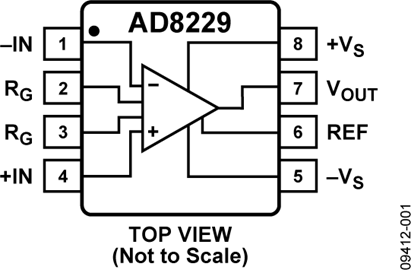

  • ADI晶圓AD8229
