R5F12068MSP#30通用MCU微控制器Renesas

發布時間：2024-07-29 09:33:40 瀏覽：2933

R5F12068MSP#30通用MCU微控制器Renesas

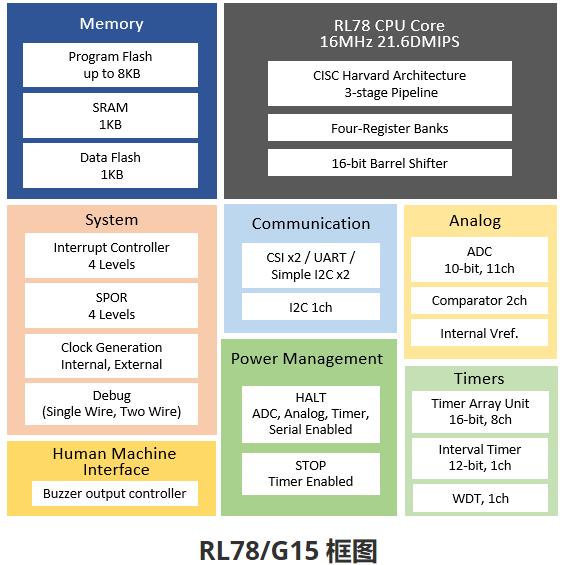

　　R5F12068MSP#30是Renesas公司的RL78/G15系列微控制器中的一種通用MCU。以下是其主要特性和參數：

　　低功耗技術

　　單電源工作電壓：2.4 V 至 5.5 V

　　HALT模式

　　STOP模式

　　RL78 CPU核心

　　CISC架構，3級流水線

　　最小指令執行時間：66 ns (高速片上振蕩器下)

　　操作頻率：最大20 MHz

　　中斷源：12個

　　通用寄存器：8位寄存器 x 8 個

　　存儲器

　　閃存：4 KB至8 KB

　　RAM：1 KB

　　編程：在停止模式下可進行自編程和背景操作

　　振蕩器

　　選擇范圍：16 MHz、8 MHz、4 MHz、2 MHz和1 MHz

　　時鐘特性

　　時鐘源：1個內部高速、1個內部低速和1個外部低速

　　可編程時鐘輸出

　　工作溫度范圍

　　消費應用：-40°C 至 +85°C

　　工業應用：-40°C 至 +105°C

　　擴展工業應用：-40°C 至 +125°C

　　電源管理和復位功能

　　片上可選擇的斷電復位電路

　　串行接口

　　簡化SPI：1/2通道

　　UART：1通道

　　I2C：1/2通道

　　定時器

　　16位定時器：8個通道

　　12位區間定時器：1個通道

　　看門狗定時器：1個

　　A/D轉換器

　　精度：8/10位

　　輸入通道數：11至16通道

　　內部基準電壓：0.815 V

　　比較器

　　1或2通道

　　操作模式：高速模式、低速模式

　　參考電壓：外部參考

　　I/O端口

　　18個I/O口，支持開漏和片上拉電阻

　　其他

　　BCD校正電路

　　該微控制器適用于需要低功耗和高效能的小型嵌入式系統，如家電控制、便攜式設備、傳感器接口等。

型號：

Product ID	程序存儲器（KB）	內存（KB）	溫度范圍	中央處理器	數據閃存（KB）	電源電壓（V）	工作頻率（最大值）（MHz）	產品尺寸（mm）
R5F12068MSP#30	8	1	-40 to 125°C	RL78	1	2.4 - 5.5	16	4 x 6 x 1.45
R5F12017ASP#10	4	1	-40 to 85°C	RL78	1	2.4 - 5.5	16	4 x 4 x 1.45
R5F12017ASP#30	4	1	-40 to 85°C	RL78	1	2.4 - 5.5	16	4 x 4 x 1.45
R5F12017ASP#50	4	1	-40 to 85°C	RL78	1	2.4 - 5.5	16	4 x 4 x 1.45
R5F12017GSP#10	4	1	-40 to 105°C	RL78	1	2.4 - 5.5	16	4 x 4 x 1.45
R5F12017GSP#30	4	1	-40 to 105°C	RL78	1	2.4 - 5.5	16	4 x 4 x 1.45
R5F12017GSP#50	4	1	-40 to 105°C	RL78	1	2.4 - 5.5	16	4 x 4 x 1.45
R5F12017MSP#10	4	1	-40 to 125°C	RL78	1	2.4 - 5.5	16	4 x 4 x 1.45
R5F12017MSP#30	4	1	-40 to 125°C	RL78	1	2.4 - 5.5	16	4 x 4 x 1.45
R5F12017MSP#50	4	1	-40 to 125°C	RL78	1	2.4 - 5.5	16	4 x 4 x 1.45
R5F12018ASP#10	8	1	-40 to 85°C	RL78	1	2.4 - 5.5	16	4 x 4 x 1.45
R5F12018ASP#30	8	1	-40 to 85°C	RL78	1	2.4 - 5.5	16	4 x 4 x 1.45
R5F12018ASP#50	8	1	-40 to 85°C	RL78	1	2.4 - 5.5	16	4 x 4 x 1.45
R5F12018GSP#10	8	1	-40 to 105°C	RL78	1	2.4 - 5.5	16	4 x 4 x 1.45
R5F12018GSP#30	8	1	-40 to 105°C	RL78	1	2.4 - 5.5	16	4 x 4 x 1.45
R5F12018GSP#50	8	1	-40 to 105°C	RL78	1	2.4 - 5.5	16	4 x 4 x 1.45
R5F12018MSP#10	8	1	-40 to 125°C	RL78	1	2.4 - 5.5	16	4 x 4 x 1.45
R5F12018MSP#30	8	1	-40 to 125°C	RL78	1	2.4 - 5.5	16	4 x 4 x 1.45
R5F12018MSP#50	8	1	-40 to 125°C	RL78	1	2.4 - 5.5	16	4 x 4 x 1.45
R5F12047ASP#10	4	1	-40 to 85°C	RL78	1	2.4 - 5.5	16	4 x 5 x 1.725
R5F12047ASP#30	4	1	-40 to 85°C	RL78	1	2.4 - 5.5	16	4 x 5 x 1.725
R5F12047ASP#50	4	1	-40 to 85°C	RL78	1	2.4 - 5.5	16	4 x 5 x 1.725
R5F12047GSP#10	4	1	-40 to 105°C	RL78	1	2.4 - 5.5	16	4 x 5 x 1.725
R5F12047GSP#30	4	1	-40 to 105°C	RL78	1	2.4 - 5.5	16	4 x 5 x 1.725
R5F12047GSP#50	4	1	-40 to 105°C	RL78	1	2.4 - 5.5	16	4 x 5 x 1.725
R5F12047MSP#10	4	1	-40 to 125°C	RL78	1	2.4 - 5.5	16	4 x 5 x 1.725
R5F12047MSP#30	4	1	-40 to 125°C	RL78	1	2.4 - 5.5	16	4 x 5 x 1.725
R5F12047MSP#50	4	1	-40 to 125°C	RL78	1	2.4 - 5.5	16	4 x 5 x 1.725
R5F12048ASP#10	8	1	-40 to 85°C	RL78	1	2.4 - 5.5	16	4 x 5 x 1.725
R5F12048ASP#30	8	1	-40 to 85°C	RL78	1	2.4 - 5.5	16	4 x 5 x 1.725
R5F12048ASP#50	8	1	-40 to 85°C	RL78	1	2.4 - 5.5	16	4 x 5 x 1.725
R5F12048GSP#10	8	1	-40 to 105°C	RL78	1	2.4 - 5.5	16	4 x 5 x 1.725
R5F12048GSP#30	8	1	-40 to 105°C	RL78	1	2.4 - 5.5	16	4 x 5 x 1.725
R5F12048GSP#50	8	1	-40 to 105°C	RL78	1	2.4 - 5.5	16	4 x 5 x 1.725
R5F12048MSP#10	8	1	-40 to 125°C	RL78	1	2.4 - 5.5	16	4 x 5 x 1.725
R5F12048MSP#30	8	1	-40 to 125°C	RL78	1	2.4 - 5.5	16	4 x 5 x 1.725
R5F12048MSP#50	8	1	-40 to 125°C	RL78	1	2.4 - 5.5	16	4 x 5 x 1.725
R5F12067ASP#30	4	1	-40 to 85°C	RL78	1	2.4 - 5.5	16	4 x 6 x 1.45
R5F12067ASP#50	4	1	-40 to 85°C	RL78	1	2.4 - 5.5	16	4 x 6 x 1.45
R5F12067GSP#30	4	1	-40 to 105°C	RL78	1	2.4 - 5.5	16	4 x 6 x 1.45
R5F12067GSP#50	4	1	-40 to 105°C	RL78	1	2.4 - 5.5	16	4 x 6 x 1.45
R5F12067MSP#30	4	1	-40 to 125°C	RL78	1	2.4 - 5.5	16	4 x 6 x 1.45
R5F12067MSP#50	4	1	-40 to 125°C	RL78	1	2.4 - 5.5	16	4 x 6 x 1.45
R5F12068ASP#30	8	1	-40 to 85°C	RL78	1	2.4 - 5.5	16	4 x 6 x 1.45
R5F12068ASP#50	8	1	-40 to 85°C	RL78	1	2.4 - 5.5	16	4 x 6 x 1.45
R5F12068GSP#30	8	1	-40 to 105°C	RL78	1	2.4 - 5.5	16	4 x 6 x 1.45
R5F12068GSP#50	8	1	-40 to 105°C	RL78	1	2.4 - 5.5	16	4 x 6 x 1.45
R5F12068MSP#50	8	1	-40 to 125°C	RL78	1	2.4 - 5.5	16	4 x 6 x 1.45
R5F12007ANS#10	4	1	-40 to 85°C	RL78	1	2.4 - 5.5	16	3 x 3 x 0.8
R5F12007ANS#30	4	1	-40 to 85°C	RL78	1	2.4 - 5.5	16	3 x 3 x 0.8
R5F12007ANS#50	4	1	-40 to 85°C	RL78	1	2.4 - 5.5	16	3 x 3 x 0.8
R5F12007GNS#10	4	1	-40 to 105°C	RL78	1	2.4 - 5.5	16	3 x 3 x 0.8
R5F12007GNS#50	4	1	-40 to 105°C	RL78	1	2.4 - 5.5	16	3 x 3 x 0.8
R5F12007MNS#10	4	1	-40 to 125°C	RL78	1	2.4 - 5.5	16	3 x 3 x 0.8
R5F12007MNS#30	4	1	-40 to 125°C	RL78	1	2.4 - 5.5	16	3 x 3 x 0.8
R5F12007MNS#50	4	1	-40 to 125°C	RL78	1	2.4 - 5.5	16	3 x 3 x 0.8
R5F12008ANS#10	8	1	-40 to 85°C	RL78	1	2.4 - 5.5	16	3 x 3 x 0.8
R5F12008ANS#30	8	1	-40 to 85°C	RL78	1	2.4 - 5.5	16	3 x 3 x 0.8
R5F12008ANS#50	8	1	-40 to 85°C	RL78	1	2.4 - 5.5	16	3 x 3 x 0.8
R5F12008GNS#10	8	1	-40 to 105°C	RL78	1	2.4 - 5.5	16	3 x 3 x 0.8
R5F12008GNS#50	8	1	-40 to 105°C	RL78	1	2.4 - 5.5	16	3 x 3 x 0.8
R5F12008MNS#10	8	1	-40 to 125°C	RL78	1	2.4 - 5.5	16	3 x 3 x 0.8
R5F12008MNS#30	8	1	-40 to 125°C	RL78	1	2.4 - 5.5	16	3 x 3 x 0.8
R5F12047ANA#00	4	1	-40 to 85°C	RL78	1	2.4 - 5.5	16	3 x 3 x 0.8
R5F12047ANA#20	4	1	-40 to 85°C	RL78	1	2.4 - 5.5	16	3 x 3 x 0.8
R5F12047GNA#00	4	1	-40 to 105°C	RL78	1	2.4 - 5.5	16	3 x 3 x 0.8
R5F12047GNA#20	4	1	-40 to 105°C	RL78	1	2.4 - 5.5	16	3 x 3 x 0.8
R5F12047GNA#40	4	1	-40 to 105°C	RL78	1	2.4 - 5.5	16	3 x 3 x 0.8
R5F12047MNA#00	4	1	-40 to 125°C	RL78	1	2.4 - 5.5	16	3 x 3 x 0.8
R5F12047MNA#20	4	1	-40 to 125°C	RL78	1	2.4 - 5.5	16	3 x 3 x 0.8
R5F12047MNA#40	4	1	-40 to 125°C	RL78	1	2.4 - 5.5	16	3 x 3 x 0.8
R5F12048ANA#00	8	1	-40 to 85°C	RL78	1	2.4 - 5.5	16	3 x 3 x 0.8
R5F12048ANA#20	8	1	-40 to 85°C	RL78	1	2.4 - 5.5	16	3 x 3 x 0.8
R5F12048ANA#40	8	1	-40 to 85°C	RL78	1	2.4 - 5.5	16	3 x 3 x 0.8
R5F12048GNA#20	8	1	-40 to 105°C	RL78	1	2.4 - 5.5	16	3 x 3 x 0.8
R5F12048GNA#40	8	1	-40 to 105°C	RL78	1	2.4 - 5.5	16	3 x 3 x 0.8
R5F12048MNA#00	8	1	-40 to 125°C	RL78	1	2.4 - 5.5	16	3 x 3 x 0.8
R5F12048MNA#20	8	1	-40 to 125°C	RL78	1	2.4 - 5.5	16	3 x 3 x 0.8
R5F12048MNA#40	8	1	-40 to 125°C	RL78	1	2.4 - 5.5	16	3 x 3 x 0.8
R5F12007GNS#30	4	1	-40 to 105°C	RL78	1	2.4 - 5.5	16	3 x 3 x 0.8
R5F12008GNS#30	8	1	-40 to 105°C	RL78	1	2.4 - 5.5	16	3 x 3 x 0.8
R5F12008MNS#50	8	1	-40 to 125°C	RL78	1	2.4 - 5.5	16	3 x 3 x 0.8
R5F12048GNA#00	8	1	-40 to 105°C	RL78	1	2.4 - 5.5	16	3 x 3 x 0.8
R5F12047ANA#40	4	1	-40 to 85°C	RL78	1	2.4 - 5.5	16	3 x 3 x 0.8
R5F12017ASP#70	4	1	-40 to 85°C	RL78	1	2.4 - 5.5	16
R5F12017GSP#70	4	1	-40 to 105°C	RL78	1	2.4 - 5.5	16
R5F12017MSP#70	4	1	-40 to 125°C	RL78	1	2.4 - 5.5	16
R5F12018ASP#70	8	1	-40 to 85°C	RL78	1	2.4 - 5.5	16
R5F12018GSP#70	8	1	-40 to 105°C	RL78	1	2.4 - 5.5	16
R5F12018MSP#70	8	1	-40 to 125°C	RL78	1	2.4 - 5.5	16
R5F12047ASP#70	4	1	-40 to 85°C	RL78	1	2.4 - 5.5	16
R5F12047GSP#70	4	1	-40 to 105°C	RL78	1	2.4 - 5.5	16
R5F12047MSP#70	4	1	-40 to 125°C	RL78	1	2.4 - 5.5	16
R5F12048ASP#70	8	1	-40 to 85°C	RL78	1	2.4 - 5.5	16
R5F12048GSP#70	8	1	-40 to 105°C	RL78	1	2.4 - 5.5	16
R5F12048MSP#70	8	1	-40 to 125°C	RL78	1	2.4 - 5.5	16
R5F12007ANS#70	4	1	-40 to 85°C	RL78	1	2.4 - 5.5	16
R5F12007GNS#70	4	1	-40 to 105°C	RL78	1	2.4 - 5.5	16
R5F12007MNS#70	4	1	-40 to 125°C	RL78	1	2.4 - 5.5	16
R5F12008ANS#70	8	1	-40 to 85°C	RL78	1	2.4 - 5.5	16
R5F12008GNS#70	8	1	-40 to 105°C	RL78	1	2.4 - 5.5	16
R5F12008MNS#70	8	1	-40 to 125°C	RL78	1	2.4 - 5.5	16
R5F12047ANA#60	4	1	-40 to 85°C	RL78	1	2.4 - 5.5	16
R5F12047GNA#60	4	1	-40 to 105°C	RL78	1	2.4 - 5.5	16
R5F12047MNA#60	4	1	-40 to 125°C	RL78	1	2.4 - 5.5	16
R5F12048ANA#60	8	1	-40 to 85°C	RL78	1	2.4 - 5.5	16
R5F12048GNA#60	8	1	-40 to 105°C	RL78	1	2.4 - 5.5	16
R5F12048MNA#60	8	1	-40 to 125°C	RL78	1	2.4 - 5.5	16
