DEI1198-TES-G 8通道并行分立數字接口IC

發布時間：2024-07-01 09:34:38     瀏覽：3879

　　DEI1198-TES-G是一款高性能的8通道并行分立數字接口集成電路(IC)，專為航空電子系統打造。采用高壓DIMOS(HV DIMOS)技術，這款IC具有出色的電氣特性和可靠性，特別適用于需要處理GND/OPEN離散信號的復雜航空環境。

DEI1198-TES-G 8通道并行分立數字接口IC

PART NUMBERMARKINGPACKAGETEMPERATURE
DEI1198-TES-GDEI1198-TES24 TSSOP G-55 / +85 ℃
DEI1198-TMS-GDEI1198-TMS24 TSSOP EP G-55/+125 ℃

　　主要特性：

　　多通道輸入：集成8個離散輸入通道，能夠檢測并轉換GND/OPEN離散信號為邏輯數據。

　　精確輸入閾值與遲滯：滿足空客ABD0100H規范，設定了4.5V和10.5V的輸入閾值，以及3V的遲滯，確保信號轉換的準確性和穩定性。

　　電流特性：拉電流/灌電流約為1 mA，有助于防止繼電器觸點干燥，提升系統的可靠性。

　　內部保護機制：內部隔離二極管提供電路保護，有效抵御外部電氣干擾。

　　雷電瞬態抗擾度：結合外部3 kΩ電阻，實現高達1600 V的雷電瞬態抗擾度，符合DO160E標準第22節4級和5級要求。

　　瞬變保護：遵循DO160標準第22節類別A3和B3，以及波形5A至500 V的要求，為輸入提供全面的保護。

　　靈活的I/O接口：支持TTL/CMOS兼容的輸入和三態輸出，方便與其他數字系統無縫對接。

　　控制信號：包括時鐘(CLK)和輸出使能(/OE)控制，提供靈活的輸入輸出控制功能。

　　寬電源電壓范圍：邏輯電源電壓(VCC)為3.3V ±%，模擬電源電壓(VDD)為12.0V至16.5V，滿足各種航空電子系統的電源需求。

　　兼容封裝：采用24引腳TSSOP封裝，與DEI1166/67引腳兼容，方便替換和升級。

　　應用設計要求：

　　在每個分立輸入上串聯一個3 kΩ電阻器，以滿足DO160 3級和WF5A 500 V引腳注入抗擾度要求。

　　若需進一步提高抗擾度至5級，可在電阻器和輸入引腳之間增加TVS(瞬態電壓抑制器)。

深圳市立維創展科技有限公司，優勢提供DEI高端芯片訂貨渠道，部分備有現貨庫存。

推薦資訊

  • NXP MCIMX6Q6AVT10AC汽車及信息娛樂處理器
    NXP MCIMX6Q6AVT10AC汽車及信息娛樂處理器 2025-08-11 08:49:05

    NXP的i.MX 6Dual/6Quad處理器是一款面向汽車電子（信息娛樂、儀表盤、HMI等）的高性能多核處理器，基于Arm Cortex-A9架構（雙核/四核可選，主頻1GHz），集成1MB緩存、2D/3D GPU（支持OpenGL/OpenVG）、1080p編解碼及多顯示接口（HDMI/LVDS等）；具備豐富外設（SATA/PCIe/USB/千兆以太網）和安全模塊（CAAM/TrustZone），支持DDR3/LPDDR2內存（最高4GB）及汽車級溫度范圍（-40°C至+125°C），采用21mm FCPBGA封裝，在多媒體處理與能效（DVFS/低功耗模式）間實現平衡。

  • Vanguard Electronics PL24/PL25系列軍工級功率電感2-1000μH

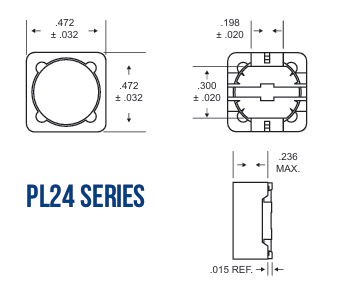

    Vanguard Electronics PL24/PL25系列軍工級功率電感2-1000μH 2025-11-18 09:00:35
