Triax系列射頻和微波連接器Winchester
發布時間:2024-04-08 10:24:24 瀏覽:1142

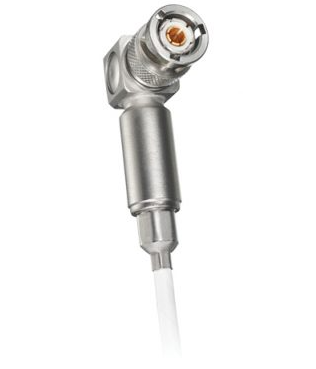

Winchester Triax TRT & TRB 系列連接器在惡劣環境中表現卓越,為商用和軍用應用提供更大帶寬和減少干擾。TRB系列類似于BNC接口,可提供2、3或4個螺柱卡口連接頭;TRT系列具有螺紋耦合和類似TNC接口,滿足不同需求。定制的三軸連接器設計可適用于各種接口,包括安裝結構、耦合方式和頻率范圍等獨特要求。

關鍵特性
- 符合 MIL-C-49142 標準
- 典型頻率:DC-500MHz
- 提供集成電纜組件
- 兼容雙軸和三軸電纜配置
- 更大帶寬、更低干擾,高可靠性連接器和電纜組件屬于經久考驗的 KingsWin? 產品組合,相較傳統同軸技術,性能更優。
- 在惡劣環境下提供可靠性Triax系列非常適用于各類挑戰應用,如商用和軍用航空器、導彈系統、廣播和醫療系統。
主要特點
- 符合MIL-C-49142標準
- 典型頻率:DC-500MHz
- 提供集成電纜組件
- 兼容雙軸和三軸電纜
- 商用配置可選
技術規格
- 阻抗:50-75歐姆
- 頻率范圍:DC-500MHz
- 溫度范圍:-65°C至+165°C
- 閥體材質:黃銅合金
- 接觸材料:鈹銅/黃銅合金
- 絕緣體:聚四氟乙烯
- 符合軍用標準MIL-STD-1344
- 耐久性:500次循環
產品選型:
| Part Number | Mil Numbe | Description | Type |
| Custom PN | Custom configuration available upon request | ||
| 1995-12-5 | M49142/03-0004 | Straight Plug,3 Stud | TRB |
| 1995-11-5 | M49142/03-0007 | Straight Plug,3 Stud | TRB |
| 1995-14-5 | M49142103-0008 | Straight Plug,3 Stud | TRB |
| 1995-20-5 | M49142103-001 | Straight Plug | TRB |
| 2725-10-5 | M49142103-0107 | Straight Plug | TRB |
| 2725-8-5 | M49142103-0110 | Straight Plug | TRB |
| 2725-9-5 | M49142/03-0111 | Straight Plug | TRB |
| 3095-7-5 | M49142/03-0207 | Straight Plug | TRB |
| 3095-8-5 | M49142/03-0208 | Straight Plug | TRB |
| 3095-5-5 | M49142/03-0210 | Straight Plug | TRB |
| 3095-6-5 | M49142/03-02 | Straight Plug | TRB |
| 1994-3-5 | M49142/04-0004 | Receptade,Bulkhd,Rear Mt,3 Stud | TRB |
| 1994-4-5 | M49142104-0005 | Receptade,Bulkhd,Rear Mt,Hermetic,3 Stud | TRB |
| 1992-9-5 | M49142/05-0004 | Jack,Bulkhd,3 Stud | TRB |
| 1996-5-5 | M49142/07-0006 | Right-Angle Plug | TRB |
| 2726-7-5 | M49142/07-0106 | Right-Angle Plug | TRB |
| 3096-6-5 | M49142/07-0206 | Right-Angle Plug | TRB |
| 1945-7-5 | M49142/08-0006 | Straight Plug | TRT |
| 1945-25-5 | M49142/08-001 | Straight Plug | TRT |
| 1944-3-5 | M49142/10-0001 | Receptade,Bulkhd,Rear Mt | TRT |
| 1945-25-5 | M49142/10-0002 | Straight Jack | TRT |
Winchester Interconnect 提供標準射頻連接器,如 SMA、SMP、TNC 和 Triax 連接器,以及定制連接器和組件配置。深圳市立維創展科技有限公司,授權代理Winchester產品,歡迎咨詢。
推薦資訊

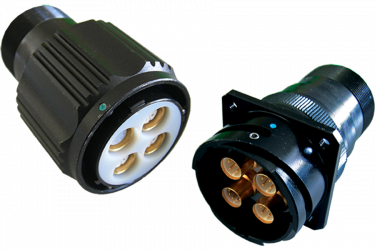

配有Octobyte?觸點的Glenair?系列ITH連接器可供應完全專用型的以太網協議或需要信號電源和以太網混合的結合版本。滿足RoHS標準,IP67(根據規定供應IP68)超過了鐵路和工業市場中極端環境應用中常見的性能預測。
