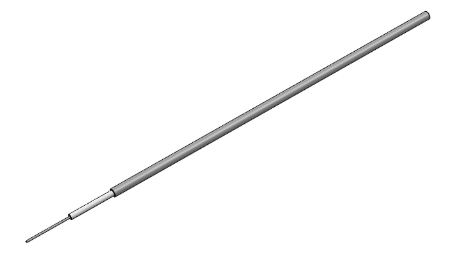

EZ-20-LA-TP半剛性鍍錫銅EZ Form

發布時間：2023-06-29 16:54:19     瀏覽：2098

EZ Form銅護套半剛性LA（低衰減）電纜線具備微孔電解介質，與實心PTFE半剛性電纜相比較，可以實現較低的衰減、較高的操作溫度及其較高的溫度相位穩定性能。

為防止空氣氧化，EZ Form建議把EZ-20-LA-TP保存在原包裝中，并把它儲存在干燥的溫度可控環境里直到應用。

EZ-20-LA-TP 0.023"半剛性鍍錫銅外導體，SPCW中心導體，LDPTFE電解介質，低損耗。

美國EZ Form是一家TPC電纜線制造廠商，成立于1984年，具有AS9100D航空航天質量認證體系，為全球客戶提供同軸線纜、微波連接器和同軸延遲線產品。其產品被普遍使用于軍工、航空航天、通訊、醫療、儀器和測試等領域。

深圳市立維創展科技有限公司，授權代理EZ Form產品，歡迎咨詢。

詳情了解EZ Form Cable產品請點擊：/brand/78.html


Specifications

DIMENSIONS

Center Conductor Diameter

0.0056 in

Dielectric Diameter

0.0170  in

Outer Conductor Diameter

0.0230 in

MATERIALS


Center Conductor Material

SPCW

Dielectric Material

LD PTFE

Outer Conductor Material

Copper

Outer Conductor Plating Material

Tin

RoHS Compliant

Yes

MECHANICAL CHARACTERISTICS

Minimum Temperature

?55 °C

Maximum Temperature

+225 °C

Inside Bend Radius (Minimum)

0.100 in

Weight

0.10 lbs per 100 ft

ELECTRICAL CHARACTERISTICS

Nominal Impedance

50.0 ?

Nominal Impedance Margin

±2.0 ?

Velocity of Propagation

76.50%

Shielding Effectiveness

>165 db

Voltage Withstanding

750 VRMS@ 60 Hz

Continuous Working Voltage

300 VRMS max

Maximum Operating Frequency

250 GHz

Attenuation

FREQUENCY

DB / 100 FT TYPICAL

0.5 GHz

46 db

1.0 GHz

65.3 db

5.0 GHz

146.8 db

10.0 GHz

207.8 db

18.0 GHz

280 db

26.5 GHz

340 db

40.0 GHz

419.5 db

50.0 GHz

470 db

65.0 GHz

537 db

90.0 GHz

634 db

Power

FREQUENCY

WATTS CW @ 20 °C (MAX)

0.5 GHz

30W

1.0 GHz

21 W

5.0 GHz

9 W

10.0 GHz

7W

18.0 GHz

3.9 W

26.5 GHz

3.2W

40.0 GHz

2.5 W

50.0 GHz

2.2 W

65.0 GHz

1.9 W

90.0 GHz

1.7 W
