M17/130-RG402半剛性電纜EZ Form

發布時間：2022-11-10 16:50:29 瀏覽：1446

EZ Form提供27條銅和鋁護套半剛性電纜，符合mil - dll -17標準。它在國防后勤局的合格產品名單上。M17/130-RG402電纜滿足或超過Mil規格，有各種尺寸和表面處理。

為了防止氧化，EZ Form建議將M17/130-RG402保存在原始包裝中，并在使用前將其保存在干燥、溫度可控的環境中。

美國EZ Form是一家TPC電纜線制造廠商，成立于1984年，具有AS9100D航空航天質量認證體系，為全球客戶提供同軸線纜、微波連接器和同軸延遲線產品。其產品被普遍使用于軍工、航空航天、通訊、醫療、儀器和測試等領域。

深圳市立維創展科技有限公司，授權代理EZ Form產品，歡迎咨詢。

詳情了解EZ Form Cable產品請點擊：/brand/78.html

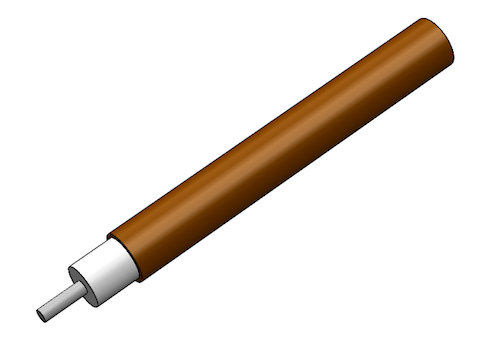

EZ Form.png

DIMENSIONS	UNITS	M17/130-RG402 REV F2
Outer Conductor Diameter	In	0.141
Outer Conductor Diameter	mm	3.58
Center Conductor Diameter	In	0.0362
Center Conductor Diameter	mm	0.92
Dielectric Diameter	In	0.1175
Dielectric Diameter	mm	2.98
MATERIALS
Outer Conductor		Copper
Outer Conductor Plating		None
Dielectric		PTFE
Center Conductor		SPCW
RoHS Compliant		YES
MECHANICAL CHARACTERISTICS
Temp Range °C	°C	-40 to +125
Inside Bend Radius (Minimum)	In	0.25
Inside Bend Radius (Minimum)	mm	6.35
Weight	lbs / 100ft	3.44
Weight	kg / 100m	5.12
ELECTRICAL CHARACTERISTICS**
Nominal Impedance	Ohms	50.0 +/- 1.0
Velocity of Propagation	-	69.5%
Shielding Effectiveness	db	>165
Voltage Withstanding	VRMS @ 60 Hz	5000
Continuous Working Voltage	VRMS MAX	1900
Maximum Operating Frequency	GHz	20
Attenuation (db / 100 Ft Typical)	0.5 GHz	8
	1.0 GHz	12
	5.0 GHz	29
	10.0 GHz	45
	18.0 GHz	65.5
	26.5 GHz	N/A
	40.0 GHz	N/A
	50.0 GHz	N/A
	65.0 GHz	N/A
	90.0 GHz	N/A
	0.5 GHz	600
	1.0 GHz	450
Power (Watts Cw @ 20 °C, Maximum)	5.0 GHz	180
	10.0 GHz	120
	18.0 GHz	83
	26.5 GHz	N/A
	40.0 GHz	N/A
	50.0 GHz	N/A
	65.0 GHz	N/A
	90.0 GHz	N/A
